Modules sanitaires préfabriqués pour les plages

Le Groupe Europa Prefabri est fournisseur des modules sanitaires préfabriqués pour plages et pour évènements. A cette occasion nous avons installé des modules sanitaires préfabriqués dans les plages de Cartagena.

Ce sont des modules de dimensions 4,00×2,40m, divisés en deux compartiments.

Caractéristiques techniques : modules sanitaires préfabriqués

Structure du sol

Formée par 2 poutres longitudinales et 2 transversales conformées au froid, en acier galvanisé. Transversalement se placent des Omega profilées à froid de plaque galvanisée. L’ensemble supportera des charges d’usage de 250 kg/m2 uniformément réparties.

Finition du sol en bois tableau phénolique, afin de créer des toilettes

Structure de couverture

De la même façon que le châssis base, est formée par des profils conformés à froid en plaque galvanisée de 2,00mm d’épaisseur. Transversalement se placent des Omega métalliques. Les dites Omégas supporteront la tôle trapézoïdale galvanisée de 0,6mm d’épaisseur, ancrée aux profils au moyen des vis autobloquantes.

Piliers

Les piliers de ces modules sanitaires préfabriqués sont formés par des profils asymétriques en acier galvanisé. Ces piliers se vissent à la base et à la toiture parmi des vises spéciaux. Par l’intérieur du pilier se fixe le tuyau d’écoulement des eaux de la toiture formé par un tube rond en PVC de 75mm de diamètre. La finition du pilier à l’intérieur du module est une plaque laquée qui sert de succion aux mécanismes électriques, prises, interrupteurs et cadre électrique de protection.

Murs latéraux

La cloison latérale des sanitaires préfabriqués se réalisera avec un panneau sandwich PUR de 40mm d’épaisseur, composée d’une plaque en acier galvanisé pré laquée sur la base galvanisée des deux côtés et isolement intermédiaire thermique et acoustique formé à base de résines de polyuréthane injecté.

Cette panneau est très résistent à l’humidité, et reste pratiquement inaltérable au cours du temps.

Faux plafond

Le faux plafond est formé par lames de tôle métallique profilée galvanisée et pré-laquées en polyester siliconé de couleur blanche Pyrénées de 5mm d’épaisseur. Entre le faux plafond et la plaque de couverture se situe une couche isolante de fibre de verre de 80mm d’épaisseur avec pare-vapeur intégré.

Hauteur libre de module du sol au faux-plafond de 2275mm.

Menuiserie extérieure et intérieure

Les éléments de menuiserie des modules sanitaires préfabriqués sont fournis avec des profils ALU laqués en blanc.

Installation électrique

L’installation électrique des modules sanitaires préfabriqués se considère complète excepte la ligne de courant jusqu’au lieu d’emplacement du préfabriqué. Toutes les conduites électriques et ses installations, s’ajuste à l’actuelle norme et règlement de base tension. A l’arrivée du raccordement se montera un Cadre de Commande et Protection avec protections indépendantes via magnétothermique et différentiels nécessaires pour l’éclairage, l’urgence (en cas de compter avec celles-ci), climatisation et usages variés, et comptera les éléments de protection face aux contacts directs, sur intensité et courts circuits et contacts indirects.

Luminaire étanche avec diffuseur de superficie 2x36w
Prises de courant 16A+TT
Interrupteurs et/ou commutateurs de surface 10A+TT

Dans les modules préfabriqués standards, tout l’électrique câblé est caché dans le faux plafond et les pointes des piliers.

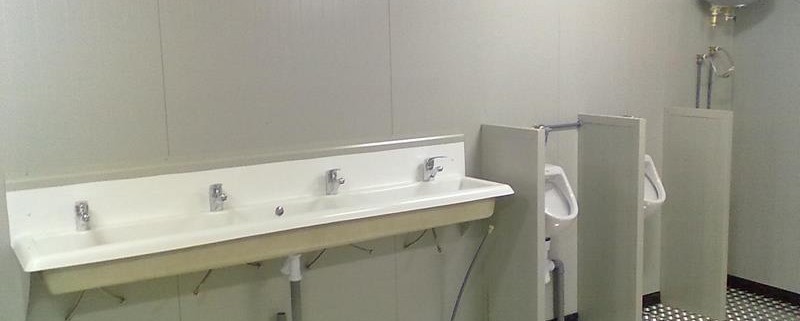

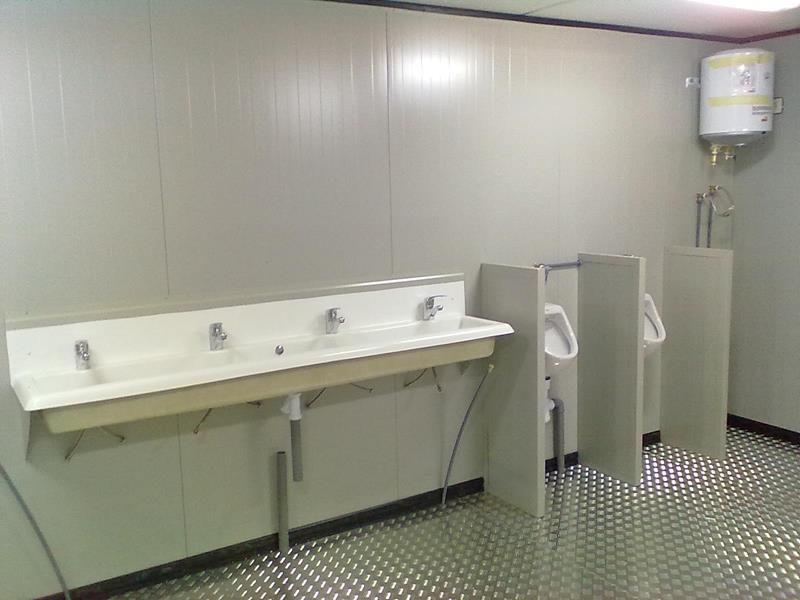

Installation sanitaire

Se considère complète à l’exception de la ligne d’arrivée d’eau jusqu’au lieu d’emplacement du module préfabriqué, et le réseau d’évacuation d’eau résiduelle jusqu’à la fosse septique, celles-ci seront pour le compte du client.

Les installations sanitaires sont de couleur blanche, de la marque ROCA ou similaire.

Installation sanitaire formée par une plomberie avec des tubes de polyéthylène. La plomberie formée par des tubes et accessoires en PVC rigides, dotés des correspondants siphons hydrauliques. Les unions matérialisées avec des adhésifs spécifiques en PVC pour assurer une complète étanchéité. Possibilité d’arrivées d’eau et d’écoulements par le sol ou par le mur du module sur demande du client.
