BUREAUX MODULAIRES PRÉFABRIQUÉS VITRÉS POUR GRUDEM | PREFABRI AFRICA

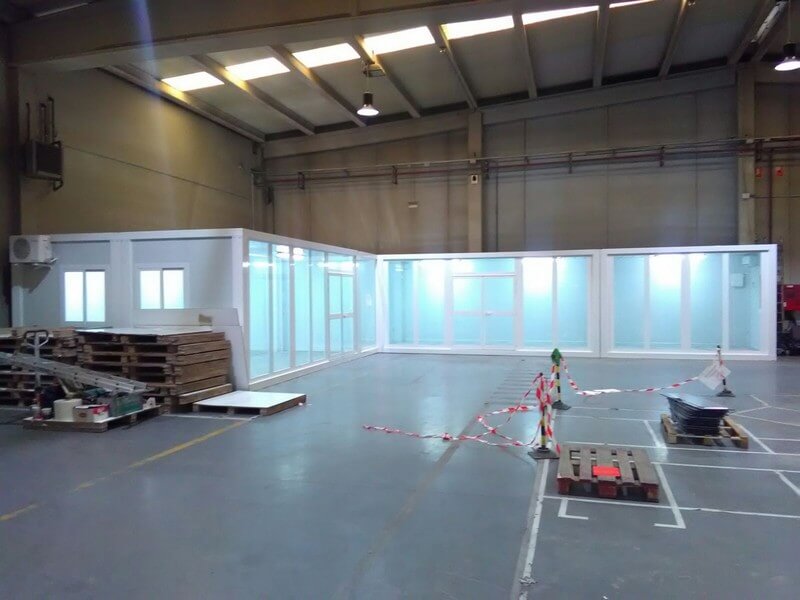

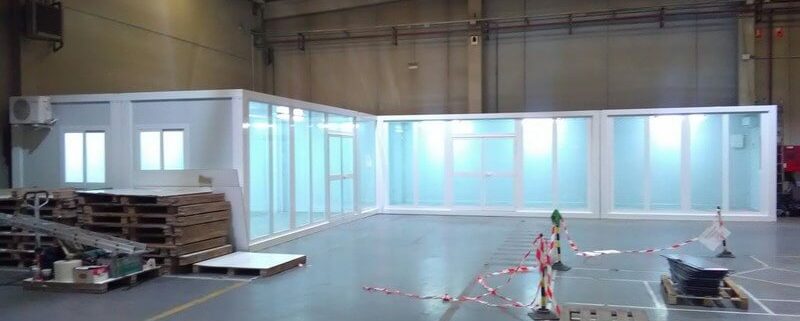

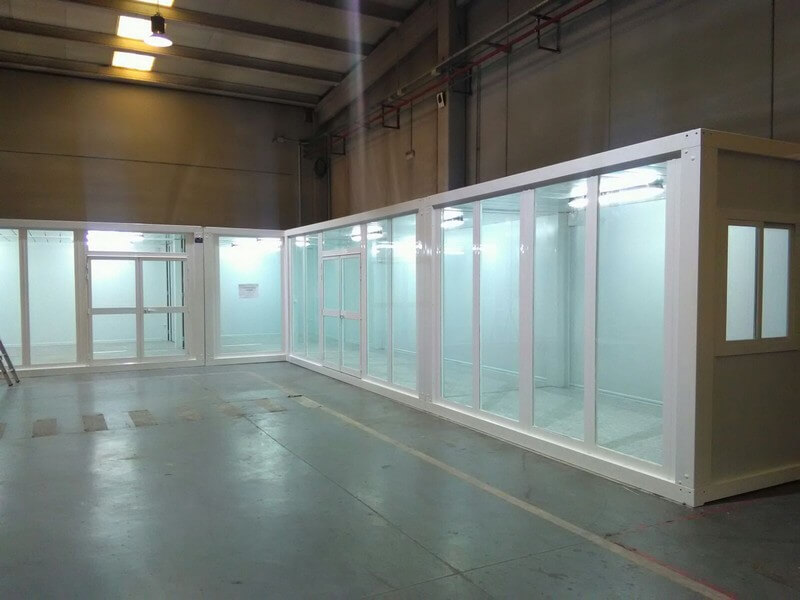

Le Groupe Prefabri Africa a fini l’assemblage d’un nouveau projet de construction modulaire. Pour ce nouveau projet, nous avons installé un ensemble de bureaux modulaires vitrés pour l’entreprise Grudem, à Segovia. Grudem est spécialiste dans la fabrication de produits en carton nid d’abeille avec une structure alvéolaire hexagonale.

Spécifications techniques du projet pour un ensemble de bureaux modulaires vitrés pour Grudem

L’ensemble de bureaux modulaires vitrés est composé de six modules préfabriqués attachés, desquels 3 modules de 6000 x 2350 mm et les autres 3 de 4000 x 2350 mm, avec une surface totale de 71 m 2.

Structure de base

La structure principale du châssis de base est formée par 2 poutres longitudinales et 2 transversales conformées au froid, en acier galvanisé. Transversalement se placent des Omega profilées à froid de plaque galvanisée. L’ensemble supportera des charges d’usage de 250 kg/m2 uniformément réparties.

Structure de couverture

De la même façon que le châssis base, est formée par des profils conformés à froid en plaque galvanisée de 2,00mm d’épaisseur. Transversalement se placent des Omega métalliques. Les dites Omégas supporteront la tôle trapézoïdale galvanisée de 0,6mm d’épaisseur, ancrée aux profils au moyen des vis autobloquantes.

Piliers

Les piliers sont formés par des profils asymétriques en acier galvanisé. Ces piliers se vissent à la base et à la toiture avec des visses spéciales.

Par l’intérieur du pilier se fixe le tuyau d’écoulement des eaux de la toiture formé par un tube rond en PVC de 75mm de diamètre. La finition du pilier à l’intérieur du module est une plaque laquée qui sert de succion aux mécanismes électriques, prises, interrupteurs et cadre électrique de protection.

Murs latéraux

La cloison latérale se réalise avec le panneau sandwich AIS-PRT composé d’une plaque acier galvanisée pré laquée sur la base galvanisée des deux côtés et une isolation thermique et acoustique.

Faux toit

Le faux toit est formé par des lames de plaques métalliques galvaniques pré laquées en polyester siliconé de couleur Blanche Pyrénées 1006 et d’épaisseur 0,5mm. Entre le faux toit et la plaque de la toiture se place un isolant de 80mm de fibre de verre avec lames de vapeur.

La hauteur intérieure libre du module est de 2,5m.

Menuiserie extérieur

La menuiserie est fabriqué avec des profils PVC ou ALU laqués en blanc.

Celle-ci est composée des éléments suivants :

  • Porte extérieure vitrée ALU deux battants de 1825×2060 mm avec poignée et serrure.
  • Fenêtre PVC Blanc avec 2 Vantaux coulissants 975×1045 mm, vitre de 4mm.
  • Panneau fixe vitré ALU blanc, vitre 3+3

Menuiserie intérieure

La menuiserie est fabriquée avec des profils PVC ou ALU laqués en blanc.

Installation électrique

L’installation électrique est complète excepté la ligne de courant jusqu’au lieu d’emplacement du préfabriqué. Tous les conduits électriques et ses installations, s’ajustent à l’actuelle norme et règlement de basse tension. A l’arrivée du raccordement se montera un Cadre de Commande et Protection avec protections indépendantes via magnétothermique et différentiels nécessaires pour l’éclairage, la climatisation et usages variés, et comportera des éléments de protection face aux contacts directs, courts circuits et contacts indirects.

Cette installation est composée des éléments suivants :

  • Luminaire étanche avec diffuseur de superficie 2x36w
  • Prises de courant 16A+TT
  • Interrupteurs et/ou commutateurs de surface 10A+TT

Plomberie et installation sanitaire

L’installation est complète à l’exception de la ligne d’arrivée d’eau jusqu’au lieu d’emplacement du module préfabriqué, et le réseau d’évacuation d’eau résiduelle jusqu’à la fosse septique, celles-ci seront pour le compte du client. Les installations sanitaires sont de couleur blanche, de la marque ROCA ou similaire. La plomberie est formée par des tubes et accessoires en PVC rigides dotés des correspondants siphons hydrauliques. Les unions sont matérialisées par des adhésifs spécifiques en PVC pour assurer une complète étanchéité.

Autres finitions

  • Toute la structure a été peinte en blanche.
  • Nous avons fourni deux équipes air conditionné avec pompe de chaleur (split)
  • Pour le sol un revêtement vinyle a été choisi.
